Relais

Relais 6volt 4PDT / 4PCO (kan met voetje in print)

Om dit relais op een print te monteren heb je een voetje nodig.
Gebruik type: REL-SOCKET-4P

Gebruikt op het interconnectboard van Williams system 11 kasten.

kg
REL-6-4PCO
Bestel
!

Relais 12volt DPDT / DPCO (kan met voetje in print)

Gebruikt in Pinball 2000 kasten op het Powerdriver bord.

  • Spoel: 12volt gelijkspanning
  • Contacten: 2x om DPDT / DPCO
  • Voetje REL-SOCKET-2P is nodig
REL-12-DPCO
Bestel
!

Relais 24volt DPDT / DPCO (kan met voetje in print)

2 Polig omschakelend relais met een maximale belasting van 10Amp

Gebruikt in Sega kasten voor de Flipper Enable
Gebruikt in System 7, 9 en 11 kasten als GI relais
Gebruikt in Stern Whitestar kasten als GI relais

  • Spoel: 24volt gelijkspanning
  • Contacten: 2x om DPDT / DPCO
  • Met handbedienings knopje

Gebruik voor printmontage voetje: REL-SOCKET-2P

REL-24-DPCO
Bestel
!

Relais 24volt DPDT / DPCO (soldeerogen)

Gebruikt in classic Williams system 3 t/m 11 en sommige Data East flippers.
Meestal staat het relais dan op de bodem van de kopkast en is met draden aangesloten.

  • Spoel: 24volt gelijkspanning
  • Contacten Max. 10Amp. 250volt AC
  • Contacten: 2x om 2PDT / 2PCO
  • Aansluitcontacten: Soldeerogen

Let Op!
Als het relais op de voedingsprint is gemonteerd heb je type REL-24-DPCO nodig en de bijbehorende voet.

REL-24-2PCO
Bestel
!

Relais 48volt DPDT / DPCO (directe printmontage) Bally Solenoïd driver

Bally K1 relais

Gebruikt in Bally kasten van 1976 t/m 1988 (Powerdriver bij MPU -35 en -17 en controller 6803)
Tevens gebruikt op de Powerdriverborden bij de Stern MPU -100 en -200 kasten uit dezelfde periode.
Bally ref. AS-2518-22 of E-00146-0795

  • Spoel: 48volt gelijkspanning
  • Contacten Max. 10Amp. 250volt AC
  • Contacten: 2x om DPDT / DPCO
  • Drop in.
  • Printmontage, géén voetje benodigd. (de foto ziet er iets anders uit ja)
E-00146-0795
Bestel
!

Relaisvoet DPDT / DPCO


  • Printmontage
  • DPDT/DPCO
  • Max. 12Amp.
  • Max. 250volt AC
REL-SOCKET-2P
Bestel
!

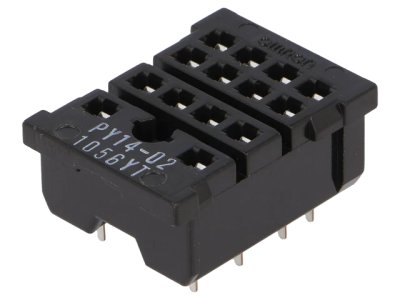

Relaisvoet 4PDT / 4PCO


  • Printmontage
  • DPDT/DPCO
  • Max. 12Amp.
  • Max. 250volt AC
REL-SOCKET-4P
Bestel
!

VN02N solidstate relais

OBSOLETE

Gebruikt in de kolomdriver circuits van Sega en moderne Stern kasten.
Max. 4 per klant.

  • TO220-5 Behuizing.

NEW and ORIGINAL ST originate Texim.

  • Not pre owned
  • No pulls
  • No counterfeits
  • No restamp
  • Not used
  • No fakes
VN02N
Bestel
!
